รวมวิธีตรวจเช็คคาปาซิเตอร์ ควรเลือกวิธีไหน ให้เหมาะสมกับอุปกรณ์ และสถานการณ์ที่ต้องการตรวจสอบ

คาปาซิเตอร์ (Capacitor) เป็นอุปกรณ์อิเล็กทรอนิกส์ที่มีบทบาทสำคัญในการทำงานของวงจรไฟฟ้า การตรวจเช็คคาปาซิเตอร์เป็นขั้นตอนสำคัญที่ช่วยป้องกันความเสียหายต่อวงจรและยืดอายุการใช้งานของอุปกรณ์ไฟฟ้า การเลือกวิธีตรวจสอบที่เหมาะสมขึ้นอยู่กับประเภทของคาปาซิเตอร์ ลักษณะของอุปกรณ์ และสถานการณ์ที่ต้องการตรวจสอบ

ประเภทของคาปาซิเตอร์และลักษณะความเสียหาย

ก่อนเริ่มตรวจเช็คคาปาซิเตอร์ จำเป็นต้องเข้าใจถึงประเภทและลักษณะความเสียหายที่อาจเกิดขึ้น คาปาซิเตอร์สามารถแบ่งออกเป็นสองประเภทหลัก ได้แก่

1. คาปาซิเตอร์แบบมีขั้ว (Polarized Capacitor) เช่น อิเล็กโทรไลต์คาปาซิเตอร์ มักใช้ในวงจรจ่ายไฟและตัวกรอง
2. คาปาซิเตอร์แบบไม่มีขั้ว (Non-Polarized Capacitor) เช่น เซรามิกคาปาซิเตอร์ และโพลีเอสเตอร์คาปาซิเตอร์ มักใช้ในวงจรกรองสัญญาณหรือการปรับแต่งความถี่

ลักษณะความเสียหายของคาปาซิเตอร์ที่พบบ่อย ได้แก่ การรั่วไหลของประจุ ค่า ESR (Equivalent Series Resistance) สูงเกินไป การเสื่อมสภาพของค่าความจุ และการเกิดไฟฟ้าลัดวงจร

วิธีตรวจเช็คคาปาซิเตอร์

1. การตรวจสอบด้วยสายตา (Visual Inspection)

วิธีพื้นฐานที่ง่ายและรวดเร็ว โดยการสังเกตสภาพภายนอกของคาปาซิเตอร์ ตรวจสอบว่ามีรอยบวม รอยแตก หรือรอยรั่วของของเหลวหรือไม่ โดยเฉพาะคาปาซิเตอร์อิเล็กโทรไลต์ที่มักบวมเมื่อเกิดความร้อนสะสม การเปลี่ยนสีหรือกลิ่นไหม้เป็นสัญญาณบ่งบอกถึงความเสียหาย

ข้อดี:

• ไม่ต้องใช้อุปกรณ์พิเศษ
• สามารถตรวจพบความเสียหายที่มองเห็นได้ชัดเจน

ข้อเสีย:

• ไม่สามารถตรวจสอบความเสียหายภายใน
• อาจพลาดความเสียหายที่ไม่ปรากฏภายนอก

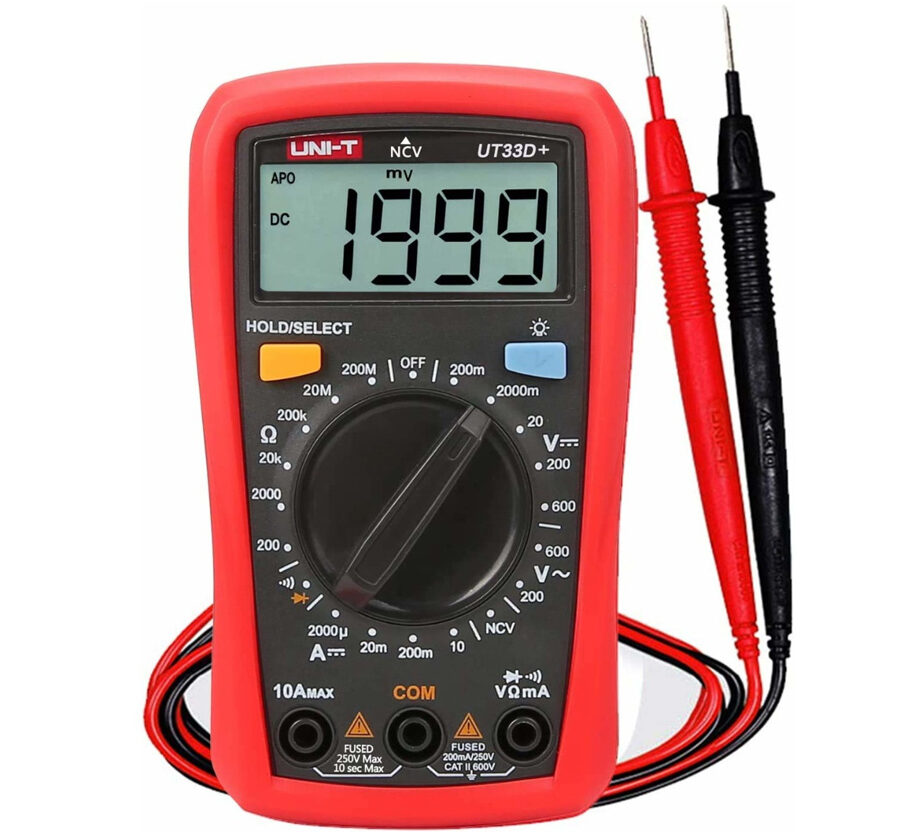

2. การใช้มัลติมิเตอร์ (Multimeter)

มัลติมิเตอร์เป็นอุปกรณ์พื้นฐานที่ใช้ตรวจสอบคาปาซิเตอร์ได้ วิธีนี้สามารถตรวจสอบการลัดวงจรหรือการรั่วไหลของประจุไฟฟ้าได้

วิธีการตรวจสอบ:

1. ตั้งมัลติมิเตอร์ในโหมดวัดความต้านทาน (Ohm)
2. เชื่อมต่อสายวัดเข้ากับขั้วของคาปาซิเตอร์
3. ค่าความต้านทานควรเริ่มต้นที่ศูนย์และค่อย ๆ เพิ่มขึ้นจนเป็นอินฟินิตี (สำหรับคาปาซิเตอร์ที่ดี)
4. หากค่าความต้านทานคงที่หรือต่ำมาก แสดงว่าคาปาซิเตอร์ลัดวงจร
5. หากไม่มีการเปลี่ยนแปลงของค่า แสดงถึงการเสื่อมสภาพหรือการเปิดวงจร

ข้อดี:

• ใช้งานง่ายและสะดวก
• เหมาะสำหรับการตรวจสอบเบื้องต้น

ข้อเสีย:

• ไม่สามารถวัดค่าความจุหรือ ESR ได้
• อาจไม่แม่นยำสำหรับคาปาซิเตอร์ความจุต่ำหรือสูงมาก

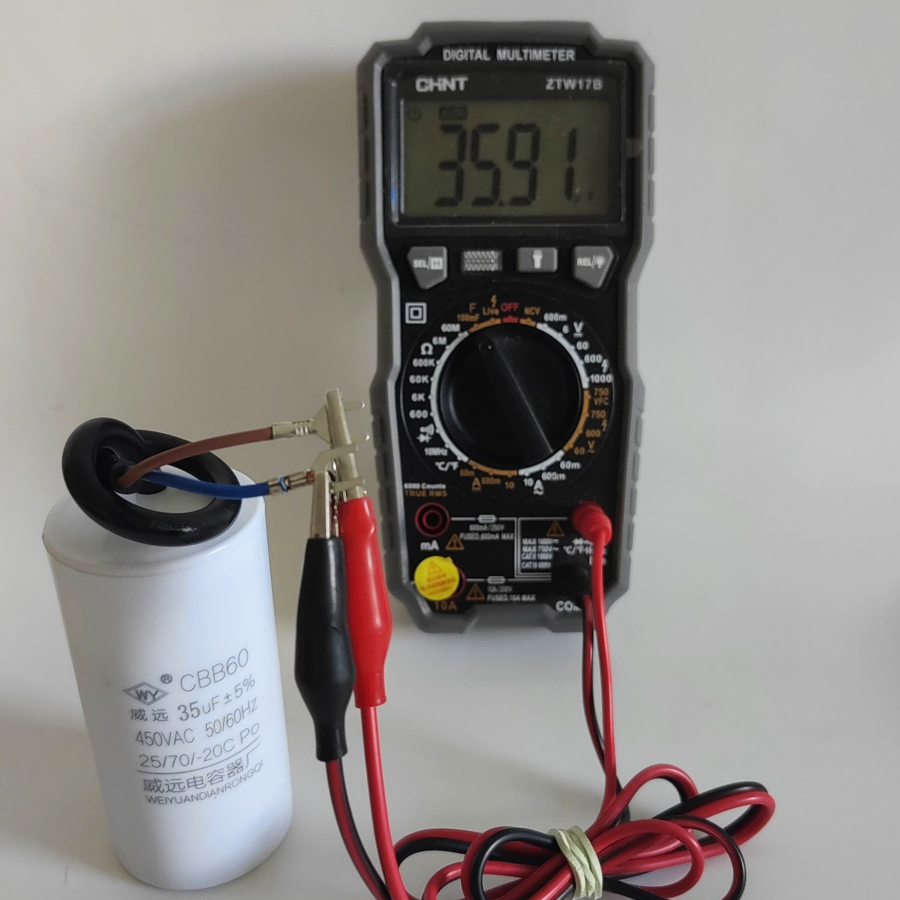

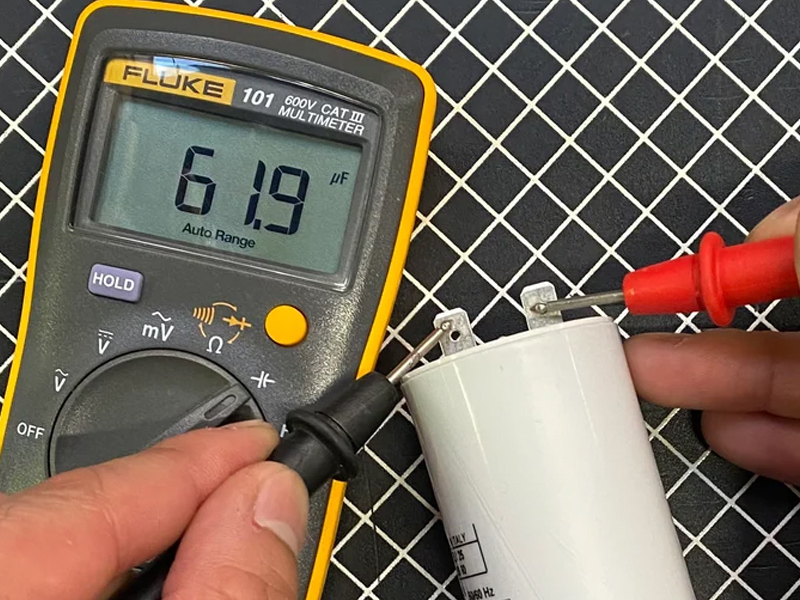

3. การวัดค่าความจุด้วยเครื่องวัดคาปาซิเตอร์ (Capacitance Meter)

เครื่องวัดคาปาซิเตอร์สามารถวัดค่าความจุไฟฟ้าของคาปาซิเตอร์โดยตรงและเปรียบเทียบกับค่าที่ระบุไว้บนตัวคาปาซิเตอร์ได้

วิธีการตรวจสอบ:

1. ตั้งเครื่องในโหมดวัดค่าความจุ
2. เชื่อมต่อสายวัดเข้ากับขั้วของคาปาซิเตอร์
3. เปรียบเทียบค่าที่วัดได้กับค่าที่กำหนด หากค่าเบี่ยงเบนมากกว่า ±20% แสดงว่าคาปาซิเตอร์เสื่อมสภาพ

ข้อดี:

• ให้ค่าความจุที่แม่นยำ
• สามารถตรวจสอบคาปาซิเตอร์ได้หลายประเภท

ข้อเสีย:

• ไม่สามารถวัด ESR หรือความต้านทานภายใน
• อาจมีข้อจำกัดในการวัดคาปาซิเตอร์บางประเภท เช่น อิเล็กโทรไลต์ที่มีความจุสูงมาก

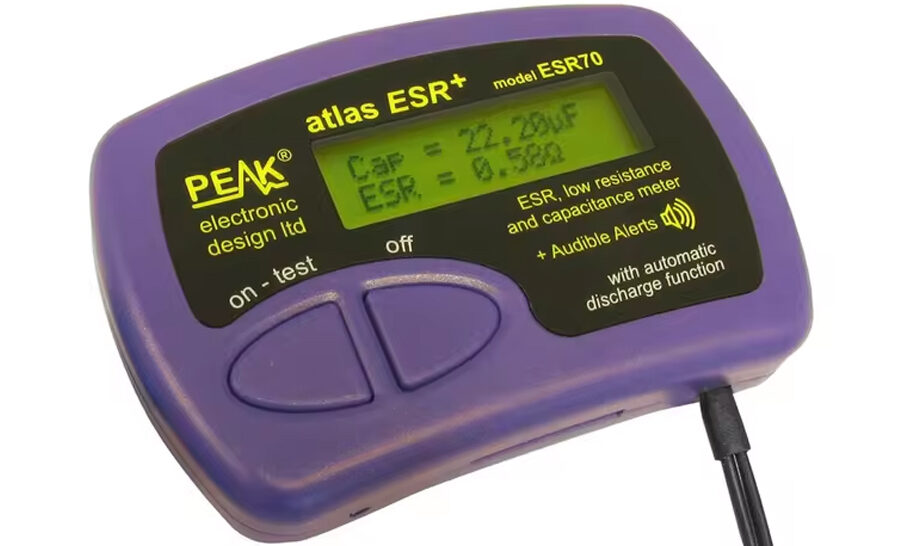

4. การวัดค่า ESR ด้วย ESR Meter

ESR (Equivalent Series Resistance) คือความต้านทานภายในคาปาซิเตอร์ที่เกิดจากองค์ประกอบทางกายภาพ การเพิ่มขึ้นของค่า ESR เป็นสัญญาณบ่งบอกถึงการเสื่อมสภาพของคาปาซิเตอร์ การใช้ ESR Meter สามารถตรวจสอบได้แม่นยำกว่าเครื่องมือทั่วไป

วิธีการตรวจสอบ:

1. ใช้ ESR Meter เชื่อมต่อเข้ากับขั้วคาปาซิเตอร์
2. อ่านค่าความต้านทานที่วัดได้และเปรียบเทียบกับมาตรฐาน
3. ค่าความต้านทานที่สูงกว่าปกติแสดงถึงการเสื่อมสภาพ

ข้อดี:

• สามารถตรวจสอบคาปาซิเตอร์ได้โดยไม่ต้องถอดออกจากวงจร
• ตรวจสอบการเสื่อมสภาพที่มองไม่เห็นภายนอก

ข้อเสีย:

• เครื่องมือมีราคาสูง
• ไม่สามารถวัดค่าความจุได้

5. การใช้สโคปออสซิลโลสโคป (Oscilloscope)

สโคปออสซิลโลสโคปสามารถวิเคราะห์รูปคลื่นไฟฟ้าที่ผ่านคาปาซิเตอร์ เพื่อประเมินความสามารถในการเก็บและปล่อยประจุไฟฟ้า

วิธีการตรวจสอบ:

1. ต่อสโคปออสซิลโลสโคปเข้ากับคาปาซิเตอร์
2. ป้อนสัญญาณไฟฟ้าเข้าไปและสังเกตการเปลี่ยนแปลงของรูปคลื่น
3. หากรูปคลื่นบิดเบี้ยวหรือมีสัญญาณรบกวนมาก อาจบ่งบอกถึงปัญหาในคาปาซิเตอร์

ข้อดี:

• ตรวจสอบพฤติกรรมคาปาซิเตอร์ในสภาพแวดล้อมการทำงานจริง
• สามารถวิเคราะห์ปัญหาสัญญาณรบกวน

ข้อเสีย:

• ต้องใช้ความชำนาญในการอ่านค่ารูปคลื่น
• เครื่องมือมีราคาสูงและซับซ้อน

หลักการเลือกวิธีตรวจสอบที่เหมาะสม

หลักการเลือกวิธีตรวจสอบคาปาซิเตอร์ขึ้นอยู่กับสถานการณ์และประเภทของอุปกรณ์ เช่น

• สำหรับการตรวจสอบเบื้องต้น การตรวจด้วยสายตาและมัลติมิเตอร์เป็นวิธีที่ง่ายและรวดเร็ว
• หากต้องการวัดค่าความจุที่แม่นยำ การใช้ Capacitance Meter จะเหมาะสม
• ในกรณีที่คาดว่าคาปาซิเตอร์เสื่อมสภาพภายใน การใช้ ESR Meter จะช่วยตรวจสอบได้ลึกซึ้งขึ้น
• สำหรับวงจรที่มีความซับซ้อน การใช้สโคปออสซิลโลสโคปจะช่วยให้เห็นพฤติกรรมของคาปาซิเตอร์ขณะทำงานจริง

เพื่อยืดอายุการใช้งานของวงจรไฟฟ้าและป้องกันปัญหาจากคาปาซิเตอร์ที่เสื่อมสภาพ ควรเลือกวิธีตรวจสอบที่เหมาะสมกับอุปกรณ์และสถานการณ์ การตรวจสอบเป็นประจำจะช่วยให้สามารถระบุปัญหาได้ตั้งแต่เนิ่น ๆ และลดความเสี่ยงต่อความเสียหายที่อาจเกิดขึ้นในระบบไฟฟ้า การลงทุนในเครื่องมือวัดที่เหมาะสมและการเรียนรู้วิธีการตรวจสอบอย่างถูกต้องจะช่วยยืดอายุการใช้งานของอุปกรณ์และเพิ่มความปลอดภัยในการใช้งาน
